De stuurzender van Spaan is een Veronica stuurprint met een zelfbouw eindtrap erachter, de meeste Spaan stuurzenders die ik tegen kwam waren rond de 20 a 25 watt.

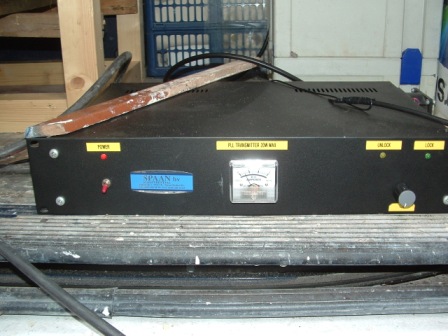

Het is gebouwd in een zwarte 19′ inch kast die 2 HE hoog is kenmerkend is het blauwe spaan stickertje die op elke stuurzender en eindtrap van Spaan zit.

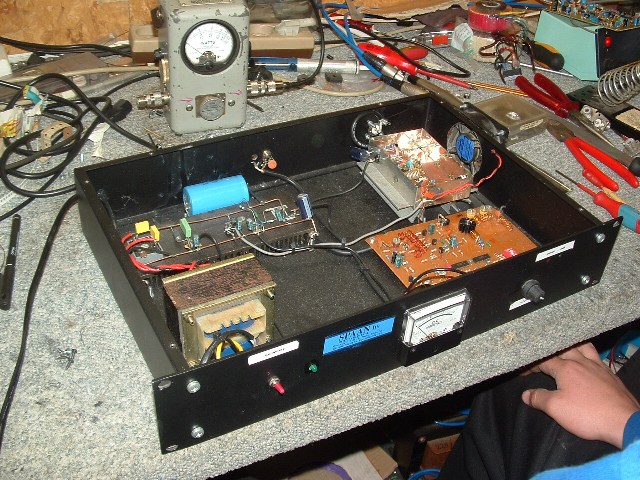

Hierboven zie je een foto van de binnenkant van de stuurzender, de kenner ziet meteen de veronica stuurprint.
De voeding bestaat uit een trafo die natuurlijk met een gelijkrichter op gelijkspanning wordt gezet en een elco die daarbij hoort, op het koelprofiel achter de trafo zie je dat daar nog de spanning wordt geregeld zodat de eindtrap en stuurprint de juiste voltage krijgen.
De eindtrap is een zelfbouw printje waarvan de transistor/mosfet niet bij mij bekend is maar het kan zijn dat er verschillende transistoren/mosfetten zijn gebruikt maar het principe is allemaal het zelfde.

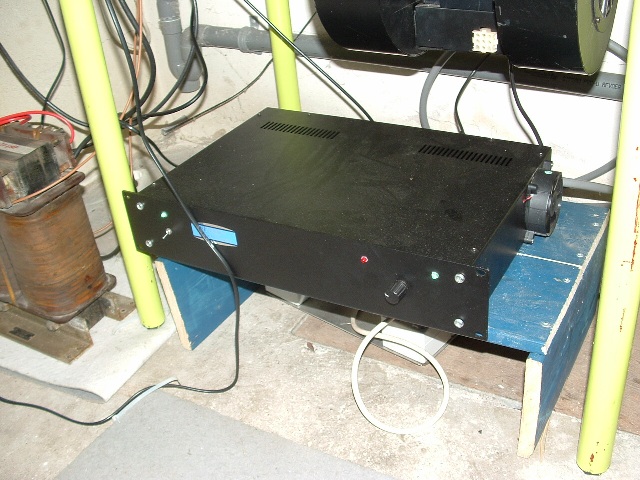

Hier nog een foto van een Spaan stuurzender in werking met het welbekende blauwe stickertje.
