Informatie
- De QQE 06/40 eindtrap is een eindtrap die normaal een 70 tot 80 watt zou leveren als je hem de spanning geeft die in de boeken staat, heel veel lieten hem eerder richting de 100 watt doen.
- De gelijke lampen aan de QQE 06/40 waren de YL1060 en de 829B (YL1060 was de russische variant) en de 829B was verder gelijk alleen was ietsje minder hoog maar wel breder volgens verhalen moest deze lamp ook iets meer aan kunnen qua spanning.
- Het verschil kwam met de in- en uitgang de spoelen waren verschillend per lamp, de ene moest juist een wikkeling meer hebben en de ander juist een minder, ik heb zelf in het verleden een paar van deze gebouwd en probeerde altijd in testopstelling waar ik met lage spanning het meeste vermogen kreeg.
Technische gedeelte

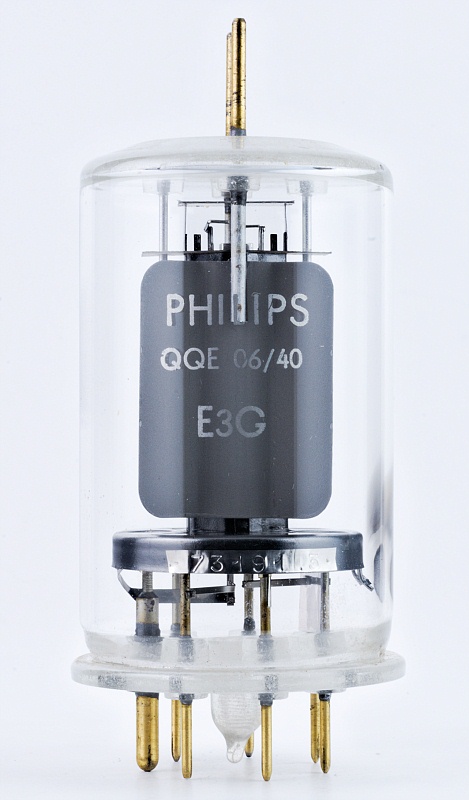

- De QQE 06/40 eindtrap, ook wel uitgevoerd met een 829B of een YL-1060.
- Spoelen
- De spoelen bij elke lamp kunnen verschillend zijn verstandig is dus om als je de eindtrap hebt gebouwd dat je hem eerst met een lage spanning probeert af te regelen, je kunt aan het vermogen op de watt meter al zien of de spoel goed is.
- Diverse schema’s
- Net als voor de tweetrap (ECC QQE 03/12) geldt ook voor de QQE 06/40 eindtrap dat er verschillende ontwerpen zijn. Bijvoorbeeld met een regelbare schermrooster waardoor je het uitgangsvermogen kunt regelen (dit wordt vaak gedaan met een EL34 lamp).
- Een schema met een negatieve spanning heb ik al eens voorbij zien komen voor de QQE 06/40, al kan ik hierover niet mijn mening geven aangezien de eindtrappen die ik zelf gebouwd heb altijd zonder negatieve spanning bouw en zonder regelbare schermrooster spanning.
- Aansluitingen
- Schermrooster wordt rechtstreeks gevoed door een trafo plus minus 250 volt.
- Hoogspanning komt op de spoel op de uitgang van de anode dus die gesoldeerd is aan de butterfly afstemcondensator, hier kun je een smoorspoel tussen zetten.
- In deze spoel komt dan de spoel die naar de RF connector gaat die als uitgang van de eindtrap wordt gebruikt.
- Stuurrooster komt een spoel en hierin valt de spoel die naar de RF connector gaat voor de inkoppeling.
- Bekijk het schema voor een duidelijk beeld!
- Spanningen
- Spanning anode (hsp): 600 volt (gelijkspanning)
- Schermrooster spanning: 250 volt (gelijkspanning)
- Gloeispanning: 6,3 volt (wisselspanning)
